SD1 GP/GH Detektor hořlavých plynů

na zakázku

Certifikát ATEX / IECEx
Automatická diagnostika senzoru

Cena:: 23 958 Kč s DPH

19 800 Kč bez DPH

Popis produktu
Produkty v kategorii

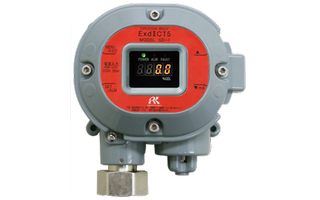

SD1 GP/GH Detektor hořlavých plynů

Detektor hořlavých látek s ATEX

Pevný detektor SD-1 má zabudovaný displej a převodník signálu. Je to nejmodernější detekce plynů pro oblasti s nebezpečím výbuchu. Přístroj má rozsahy pro ppm a %LEL. SD-1 měří hořlavé páry nebo plyny, jako je metan (CH4) nebo obecné uhlovodíky (HC), toxické látky sirovodík (H2S) a oxid uhelnatý (CO). Samozřejmostí je certifikace IECEx a ATEX a certifikovaný protipožární kryt. Proto je také vhodný i pro prostředí s acetylenem a vodíkem.

SD-1 má jednoduchý nástroj pro řízení kalibrací nebo úprav i údržby, aniž by bylo nutné přístroj otevřít.. Funkce "single man calibration" umožňuje jednoduchou, levnou a efektivní údržbu.

Modul SD-1 je napájen 24VDC a výstupem 4-20mA pro komunikační signál analogového přenosu s externím PLC.

Možnost použití s řídicí jednotkou RM-6000, RM-5000.

Samozřejmostí je možnost zapojení sirény i majáku pomocí kontaktů relé. Vestavěný mikroprocesor je vybaven funkcí autodiagnostiky. Navíc se umí automaticky vynulovat, aby se minimalizovaly práce a náklady na údržbu.

SD-1 Pro detekci vodíku:

Nová evropská legislativa ratifikovala místnosti generátorů elektráren jako oblasti zóny 2. Provozovatelé jsou proto povinni postupovat podle pokynů ke zmírnění rizika výbuchu.

Detektor Riken Keiki SD-1 je konstruován s ohledy na podmínky IECEx ATEX a je vhodný pro prostředí s vodíkem. Může detekovat vodík v ppm, čímž poskytuje kvalitní upozornění na nebezpečné situace.

SD-1 pro kyslík:

SD-1OX je monitor a detektor kyslíku. Má více funkcí, které umožňují detekci 0-5% objemu (Ideální pro pece), 0-10% obj. SD-1OX má 0-25%, 0-50% Vol, 0-100% Vol rozsahy jsou k dispozici na vyžádání.

Použitíí SD-1OX nachází v mnoha aplikacích, v hutních pecích, petrochemickém a ropném průmyslu.

Na hlavici detektoru je k dispozici sací adaptér (SD-1D), který lze použít společně s čerpadlem pro odběr vzorků. Jednotka odsávání vzduchu (SD-1D-AS). Je to ideální pro aplikace, u nichž nemusí být standardní detekce difúzí vhodná.

Specifikace

Model	SD-1		SD-1D
Typ	Typ GP	Typ NC	Typ GP	Typ NC
Princip detekce	Katalytické spalování	NC	Katalytické spalování	Nová keramika
Měření plynu	Hořlavé plyny
Metoda odběru vzorků	Difúze		čerpadlo
Průtok	-		0,8 ~ 2,0 l / min
Rozsah měření	0-100% LEL	0-100% LEL	0-100% LEL	0-100% LEL
Zobrazení	7-segmentová digitální LED (4 číslice)
Nastavení alarmu	25% LEL (standardní)	25% LEL (standardní)	25% LEL (standardní)	25% LEL (standardní)
Doba zpoždění alarmu	Přibližně 30 sekund při vystavení koncentraci plynu 1,6krát vyšší úrovni alarmu
Výstup	Analogový převod (4-20mA), odpor zátěže pod 300 ohmů
Výstup	Koncentrace plynového signálu / poplachový kontakt (poplach plynu, alarm poruchy nebo běžný alarm (plyn, porucha)
Kontakty alarmu	NC nebo NO
Zatížení kontaktů	250VAC - 0,5 A nebo 30VDC - 0,5 A (odolné zatížení)
Použitelný kabel	CVVS • 1,25sq nebo 2,0sq • 3jádrové nebo CVVS • 1,25kz nebo 2,0sq • 5jádrové (při použití kontaktu)
Vzdálenost přenosu signálu a kabel	MAX 1.25 km s kabelem CVVS 1.25sq, MAX 2.0km s kabelem CVVS 2.0sq
Selhání poplachu Self Diagnosis	Chyba obvodu / Selhání snímače
Zobrazení výstrahy	Bliká kontrolka FAULT (žlutá) / detail
Zdroj energie	24VDC ± 10% • Spotřeba energie 3W (maximum)
Provozní teplota a vlhkost	-20 ° C + 60 ° C (při konstantních podmínkách) pod 95% RH (nekondenzující)
Rozměry a hmotnost	Rozptýlení: Přibližně. 148 mm x 161 mm x 88 mm , přibl. 2,0 kg Výkres vzorků: Přibl. 148 mm x 177 mm x 88 mm , přibl. 2.2 kg Vzorek vzorku s odsávacím zařízením vzduchu: 400 mm x 265 mm x 102 mm , přibl. 5,6 kg
Úroveň ochrany	IP-65 (s výjimkou částí snímačů)
Explozi odolné	Exd II CT5 ATEX, IECEx
Výkon	IEC EN 60079-29-1 podle TIIS aplikované na SD-1GP pro H2, CH4, i-C4H10, C3H8

Model	SD-1GH	SD-1DGH	SD-1DGH-AS
Typ	GH
Princip detekce	Polovodič
Měření plynu	Toxické nebo hořlavé plyny
Metoda odběru vzorků	Difúze	odběrné čerpadlo	Vzduchová aspirace
Průtok	-	0,8 ~ 2,0 l / min
Rozsah měření	Viz následující seznam.
Zobrazení	7-segmentová digitální LED (4 číslice)
Nastavení alarmu	Závisí na plynu
Doba zpoždění alarmu	Přibližně 30 až sekundy při vystavení koncentraci plynu 1,6krát vyšší úrovni alarmu (závisí na plynu)
Výstup	Analogový převod (4-20mA), odpor zátěže pod 300 ohmů
Výstup	Koncentrace plynového signálu / poplachový kontakt (poplach plynu, alarm poruchy nebo běžný alarm (plyn, porucha)
Kontakty alarmu	NO nebo NC
Zatížení kontaktů	250VAC - 0,5 A nebo 30VDC - 0,5 A (odolné zatížení)
Použitelný kabel	CVVS • 1,25sq nebo 2,0sq • 3jádrové nebo CVVS • 1,25kz nebo 2,0sq • 5jádrové (při použití kontaktu)
Vzdálenost přenosu signálu a kabel	MAX 1.25 km s kabelem CVVS 1.25sq, MAX 2.0km s kabelem CVVS 2.0sq
Selhání poplachu Self Diagnosis	Chyba obvodu / Selhání snímače
Zobrazení výstrahy	Bliká kontrolka FAULT (žlutá) / detail
Zdroj energie	24VDC ± 10% • Spotřeba energie 3,1W (maximum)
Provozní teplota a vlhkost	-20 ° C + 60 ° C pod 95% RH (nekondenzující)
Rozměry a hmotnost	148 mm x 161 mm x 88 mm , přibl. 2,0 kg S čerpadlem : 400 mm x 265 mm x 102 mm , přibl. 5,6 kg
Úroveň ochrany	IP-65 (s výjimkou částí snímačů)
Explozi odolné	Exd II CT5 ATEX, IECEx
